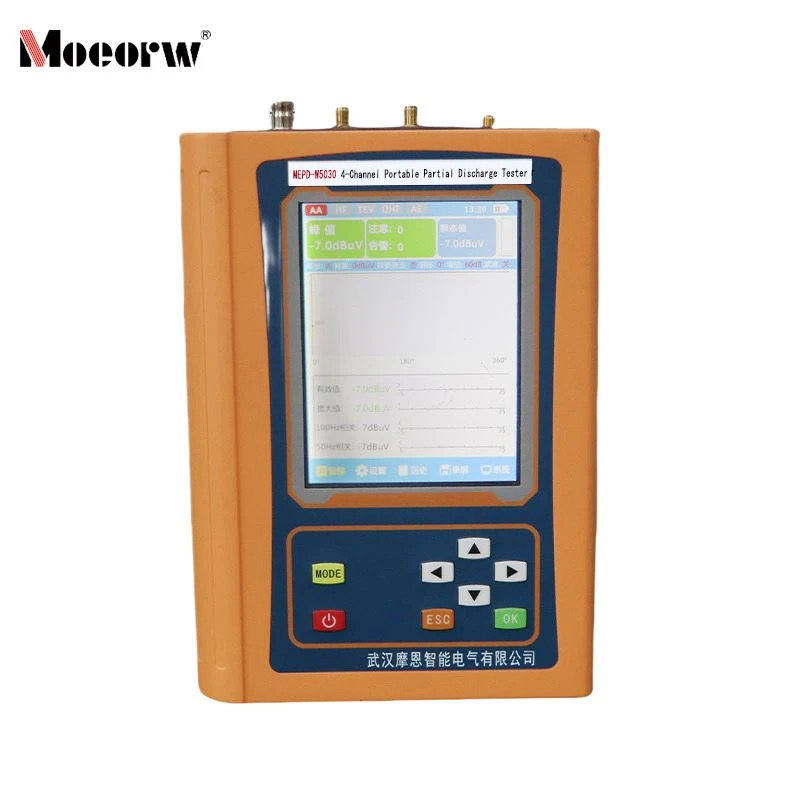

Penguji Pelepasan Sebagian Portabel 4 Saluran

Pengenalan Produk

Instrumen ini menggunakan-teknologi deteksi frekuensi tinggi untuk mengukur pelepasan sebagian. Ini mengintegrasikan teknologi komputer, teknologi ultrasonik, teknologi frekuensi ultra-tinggi, teknologi pengambilan sampel gelombang bumi transien, elektronik analog, teknologi akuisisi sinyal berkecepatan tinggi, dan teknologi pemrosesan sinyal digital canggih. Dikembangkan pada platform sistem operasi Linux, ia menyediakan spektrum luahan parsial dua-dimensi dan tiga-dimensi, bentuk gelombang spektrum fase-amplitudo, dan nilai kuantifikasi sinyal luahan sebagian. Melalui observasi dan analisis mendetail terhadap bentuk gelombang pulsa pelepasan sebagian-baik secara statis maupun dinamis selama satu atau beberapa siklus-hal ini memungkinkan evaluasi menyeluruh terhadap karakteristik pelepasan sebagian. dan bentuk gelombang spektrum fase, bersama dengan nilai sinyal pelepasan terukur. Dengan melakukan observasi dan analisis mendetail terhadap bentuk gelombang pulsa pelepasan sebagian-baik secara statis maupun dinamis dalam satu atau beberapa siklus-hal ini secara efektif mengevaluasi kondisi pelepasan sebagian pada peralatan listrik. Cocok untuk inspeksi rutin terhadap kinerja insulasi pada kabel tegangan tinggi, transformator daya, dan peralatan listrik lainnya, insulasi ini memiliki sensitivitas tinggi dan kemampuan beradaptasi yang kuat. Instrumen ini secara efektif mendeteksi cacat isolasi terkait, menjadikannya alat yang ideal untuk memantau kondisi selama pengoperasian peralatan listrik secara langsung.

Parameter Produk (spesifikasi)

2.1 Sensor Ultrasonik (AA) non-kontak
Frekuensi Pusat Sensor	40KHz±1KHz
Rentang Pengukuran Dinamis	60dB
Resolusi	0,1dB
Kesalahan Linearitas	<±20%
Bentuk Sensor	Bentuk Fleksibel/Bentuk Elemen Fokus
2.2 Kontak Sensor Ultrasonik (AE)
Bandwidth Deteksi	20KHz~80KHz (Gas SF6-Peralatan Listrik Terisolasi)
Bandwidth Deteksi	80KHz~200KHz (Peralatan Listrik Berisi Minyak-)
Rentang pengukuran dinamis	60dB
Resolusi	0,1dB
Kesalahan linearitas	<±20%
2.3 Sensor Tegangan Bumi Sementara (TEV)
Pita frekuensi deteksi	3MHz~100MHz
Rentang pengukuran	0~60dBmV
Resolusi	0,1dB
Kesalahan linearitas	<±20%
2.4 Sensor Frekuensi Ultra-Tinggi (UHF)
Bandwidth Deteksi	300MHz~1500MHz
Rentang Pengukuran	-70dBm~-10dBm
Sensor Berarti Tinggi Efektif	Lebih besar dari atau sama dengan 10mm
Resolusi	0,1dBm
2.5 Sensor Frekuensi-Tinggi (HF)
Bandwidth Deteksi	0,3MHz hingga 30MHz
Rentang Pengukuran	0 hingga 70dB
Memperoleh	-30 hingga 20dB
Resolusi	0,1dB
Impedansi Transmisi	Lebih besar dari atau sama dengan 10mV/mA
Impedansi Masukan	50Ω
2.6 Spesifikasi Sistem
Lingkungan Operasi	Suhu -20 derajat hingga 50 derajat, Kelembaban 0% hingga 85%
Menampilkan	LCD warna TFT-definisi tinggi 5,6 inci, Resolusi 480×640
Dimensi Unit Utama	230×170×48mm
Berat Satuan Utama	1,35kg
Daya Tahan Baterai	Sekitar 6 jam

Fitur produk dan aplikasi

1) Memungkinkan deteksi-di lokasi secara cepat terhadap kondisi pelepasan sebagian pada peralatan listrik-tegangan tinggi, khususnya kabel-tegangan tinggi. Menampilkan-pengoperasian yang ramah pengguna, ukuran kompak, desain ringan, dan portabilitas.

2) Sensor deteksi pelepasan sebagian menggabungkan pemrosesan sinyal RF canggih, pemrosesan sinyal frekuensi tinggi, dan teknologi pemrosesan sinyal lemah. Memanfaatkan-konversi AD presisi tinggi dan-chip pemrosesan sinyal digital berkecepatan tinggi untuk pemrosesan sinyal digital, memberikan performa anti-interferensi dan akurasi pengukuran yang luar biasa.

3) Menggabungkan metode deteksi frekuensi-frekuensi tinggi, dan ultra-tinggi-transien ultrasonik untuk analisis sinyal pelepasan sebagian yang komprehensif.

4) Dilengkapi sensor ultrasonik non-kontak bawaan dan mendukung sensor ultrasonik pemasangan permukaan eksternal yang dapat dikonfigurasi.

5) Menyediakan beberapa jendela analisis termasuk garis fase, PRPD, dan PRPS untuk menafsirkan data uji pelepasan sebagian.

6) Mendukung fungsi penyimpanan, melihat, dan menghapus data.

7) Mendukung perekaman data bentuk gelombang.

8) Mendukung setelan ambang batas multi-level untuk peringatan dan alarm, memberikan peringatan visual intuitif melalui indikator amplitudo-berkode warna.

9) Didukung oleh-baterai lithium berkapasitas tinggi, memungkinkan pengoperasian terus-menerus selama 6–8 jam per pengisian daya.

10) Memanfaatkan Linux sebagai sistem operasi tertanam, memfasilitasi perluasan fungsional dan integrasi di masa depan dengan teknologi IoT.

Detail produksi

Ketika diterapkan pada pemantauan operasi langsung sebagian besar peralatan listrik

Kualifikasi Perusahaan

Pertanyaan Umum

1) apa yang dimaksud dengan tes pelepasan sebagian?

Pelepasan sebagian berfungsi sebagai indikator dan manifestasi dari kerusakan insulasi pada peralatan listrik, sekaligus berkontribusi terhadap degradasi insulasi lebih lanjut. Mengingat konsekuensi kerusakan isolasi yang sering kali parah, pengujian pelepasan sebagian peralatan listrik terbukti sangat penting. Pelepasan sebagian pada peralatan listrik merupakan pelepasan muatan listrik yang tidak mengakibatkan korsleting-elektroda sepenuhnya. Meskipun biasanya beramplitudo rendah, pelepasan tersebut semakin menurunkan integritas isolasi, yang berpotensi menyebabkan kegagalan akhir. Pengujian pelepasan sebagian langsung menawarkan metode yang cepat dan mudah untuk mengidentifikasi potensi kesalahan isolasi yang dapat menyebabkan pemadaman listrik atau cedera diri.

2) bagaimana cara kerja pengujian pelepasan sebagian?

1. Gantungkan detektor di udara untuk mengukur dan merekam kebisingan latar belakang spasial. Tetapkan ambang deteksi sinyal berdasarkan tingkat kebisingan sekitar di lokasi. Nilai latar belakang dapat direkam ke dalam instrumen melalui halaman pengaturan.
2. Arahkan probe ultrasonik non-kontak ke area target peralatan listrik (misalnya, celah pintu switchgear). Amati sinyal yang terdeteksi di layar setidaknya selama 15 detik. Jika nilai RMS/puncak sinyal tidak menunjukkan kelainan dan korelasi frekuensi 50Hz/100Hz rendah, simpan data dan lanjutkan ke poin berikutnya.
3. Pertahankan keheningan relatif terhadap penutup switchgear. Hindari kontak fisik dengan kepala sensor. Posisikan probe secara konsisten di setiap titik pengujian untuk memfasilitasi analisis komparatif.
4. Jika sinyal abnormal terdeteksi, lakukan pengujian multi-titik. Perpanjang waktu deteksi hingga setidaknya 30 detik dan rekam beberapa kumpulan data untuk perbandingan amplitudo dan analisis tren. Simpan tangkapan layar bentuk gelombang atau rekam bentuk gelombang ke instrumen untuk analisis selanjutnya.

3) apakah pengujian pelepasan sebagian bersifat merusak?

Instrumen ini dirancang untuk menangkap sinyal pelepasan sebagian yang dipancarkan selama deteksi cacat isolasi pada peralatan listrik. Kegagalan dalam mendeteksi pelepasan muatan tidak selalu menunjukkan tidak adanya aktivitas pembuangan di dalam peralatan. Sumber pelepasan sering kali menunjukkan periode laten, dan kegagalan insulasi juga dapat disebabkan oleh sebab lain selain pelepasan sebagian. Jika pelepasan muatan listrik dalam jumlah besar terdeteksi pada peralatan yang terhubung ke sistem tenaga listrik bertegangan- atau tinggi-tegangan, unit yang bertanggung jawab atas peralatan tersebut harus segera diberitahu.
